SCHOCK plautuvės montavimo instrukcija pagal montavimo tipą

Pirmas darbas – identifikuoti gaminį

SCHOCK instrukcijoje viename lape pateikiama daug skirtingų plautuvių. Tai nereiškia, kad jų išpjovos vienodos. Prieš perduodant matmenis stalviršio gamintojui reikia patikrinti visą gaminio kodą, montavimo versiją ir ant plautuvės etiketės nurodytą Sink No.

Kaip skaityti SCHOCK montavimo lentelę

Pridėtose schemose pirmiausia pasirenkamas montavimo simbolis, tada pagal plautuvės formą ir Sink No. randama atitinkama eilutė. Lentelėje naudojami trys pagrindiniai dydžiai:

Prieš pjaunant verta atlikti „sausą“ patikrą: įvertinti plautuvės padėtį spintelės, maišytuvo, sienelės ir kaitlentės atžvilgiu. Išpjautą stalviršio dalį pjovimo metu būtina paremti, kad baigiant pjūvį ji nenulūžtų ir neišplėštų dekoratyvinio paviršiaus.

Angos maišytuvui, dozatoriui ir ventilio rankenėlei

Maišytuvui bei priedams nurodytas 35 mm angos skersmuo. Leidžiama vieta ir angos paruošimo metodas priklauso nuo plautuvės modelio bei medžiagos. Gręžkite arba atverkite tik gamintojo pažymėtą vietą.

1. Patikrinkite priedo reikalaujamą skersmenį. Maišytuvas, dozatorius ir automatinio ventilio rankenėlė nebūtinai turi vienodą tvirtinimą.
2. Paguldykite plautuvę ant lygaus, švaraus ir minkšto pagrindo. Dubuo bei kraštai turi būti paremti; ant plautuvės negalima stotis ar ją apkrauti tašku.
3. CRISTADUR angą ruoškite pagal frezavimo schemą. Naudojama tinkama 35 mm deimantinė freza ir įrankis be smūgio funkcijos. Darbo kryptį bei apsukas tikrinkite konkretaus gaminio instrukcijoje.
4. CRISTALITE paruoštą vietą atverkite tik gamintojo nurodytu būdu. Jei instrukcija leidžia išmušimą, smūgiuojama iš matomosios pusės į pažymėtos vietos centrą, o kraštas galutinai suformuojamas tinkamu įrankiu. Neimprovizuokite nepažymėtoje vietoje.
5. Nuvalykite angos kraštą. Jis turi būti lygus, be atplaišų ir netrukdyti tarpinei visiškai priglusti.

1. Montavimas iš viršaus: svarbiausia vientisas sandarinimas

Montuojant iš viršaus plautuvės kraštas remiasi į stalviršio paviršių, o apačioje esantys spaustukai ją tolygiai prispaudžia. Reikalingas silikoninis sandariklis per visą angos perimetrą.

1. Išpjaukite angą pagal teisingą L, B ir R eilutę. Nenaudokite apytikslės taisyklės „po 10 mm nuo krašto“, jei turite konkretaus modelio matmenis.
2. Apsaugokite stalviršio pjūvio briauną. Ypač svarbu laminuotam, medžio drožlių ar mediniam stalviršiui: vanduo neturi pasiekti įgeriančio pagrindo.
3. Užtepkite vientisą silikoninio sandariklio juostą. Tarpų negali likti kampuose, ties sąjungomis ar prie plautuvės krašto.
4. Nuleiskite plautuvę į angą ir sulygiuokite. Padėtį koreguokite, kol sandariklis dar nesukietėjęs.
5. Prispauskite spaustukais palaipsniui. Veržkite pakaitomis priešingose pusėse, kaip parodyta skaitmenine seka, o ne iki galo vieną kampą ir tik tada kitą.
6. Pašalinkite sandariklio perteklių. Tai atlikite pagal pasirinkto silikono gamintojo nurodytą laiką, nepažeisdami plautuvės paviršiaus.

Spaustukas turi atitikti stalviršio storį

Instrukcijoje parodytos A ir B spaustuko padėtys bei skirtingo storio stalviršiai. Standartinėje schemoje pavaizduotas maždaug 30–40 mm storio stalviršis. Kai stalviršis plonesnis nei 30 mm, schemoje numatytas papildomas x storis – tinkama kieta tarpinė arba gamintojo numatytas sprendimas, kad spaustukas dirbtų savo diapazone. Netinkamos, minkštos ar drėgmei neatsparios improvizuotos kaladėlės ilgainiui gali susispausti ir atlaisvinti tvirtinimą.





2. Montavimas iš apačios: apkrovą turi laikyti sistema, ne vien siūlė

Po stalviršiu montuojamos plautuvės kraštas iš viršaus nematomas, todėl stalviršio angos briauna tampa aktyvia darbo zonos dalimi. Šis būdas geriausiai tinka vientisoms, vandens neįgeriančioms medžiagoms, kurių briauną galima kokybiškai apdirbti – pavyzdžiui, kvarco aglomeratui, akmeniui ar tam tikriems compact stalviršiams, jei tai leidžia jų gamintojas.

1. Stalviršio gamintojas paruošia angą ir apdirba matomą briauną. Jos forma, atidengimas ties dubeniu ir kampų spindulys turi atitikti konkretų brėžinį.
2. Numatomos mechaninės atramos arba tvirtinimo taškai. Jų skaičių, vietą ir suderinamumą su stalviršiu parenka specialistas.
3. Plautuvė centruojama iš apačios. Visame perimetre patikrinamas vienodas atidengimas ir siūlė.
4. Naudojama instrukcijoje nurodyta epoksidinė tvirtinimo sistema. Paviršiai turi būti švarūs, sausi ir paruošti pagal klijų gamintojo technologiją.
5. Plautuvė laikinai paremiama iki visiško sukietėjimo. Kietėjimo trukmė nustatoma pagal konkrečios medžiagos techninį lapą.

Plautuvės montavimas iš apačios į laminuotą stalviršį su medžio drožlių pagrindu paprastai nėra saugus vien dėl neuždengtos, drėgmei jautrios išpjovos briaunos. Sprendimą turi patvirtinti stalviršio gamintojas.

3. Lygusis montavimas: tikslumą lemia išfrezuota pakopa

Lygiojo montavimo atveju plautuvės kraštas įleidžiamas į stalviršyje išfrezuotą pakopą. Galutinis paviršius atrodo vientisas, tačiau šiam rezultatui reikia CNC tikslumo: svarbus ne tik išorinis angos kontūras, bet ir pakopos gylis, atraminės briaunos plotis bei siūlės dydis.

Bendroje SCHOCK schemoje pavaizduoti 10 mm ir 7 mm pakopos matmenys, ne mažesnė kaip 2 mm siūlė bei 1 mm padėties dydis. Tai scheminės reikšmės – prieš frezuojant jos turi būti patvirtintos konkretaus modelio techniniame brėžinyje ir suderintos su stalviršio medžiaga.

1. Pasigaminkite tikslų skaitmeninį arba fizinį šabloną.

2. Išfrezuokite atraminę pakopą. Jos gylis turi leisti plautuvės kraštui atsidurti numatytame lygyje, ne aukščiau ir ne per giliai.
3. Palikite technologinę siūlę. Kompozitas ir stalviršis neturi būti suspausti „nuliniu“ tarpu.
4. Tvirtinkite epoksidine sistema.Silikonas konstrukciniam lygiojo montavimo sujungimui netinka; laikykitės nurodytos technologijos.
5. Apsaugokite iki visiško sukietėjimo. Neapkraukite plautuvės, nejunkite sifono taip, kad jis trauktų dubenį, ir neleiskite vandens anksčiau nei leidžia klijų gamintojas.

Trumpas trijų montavimo būdų palyginimas

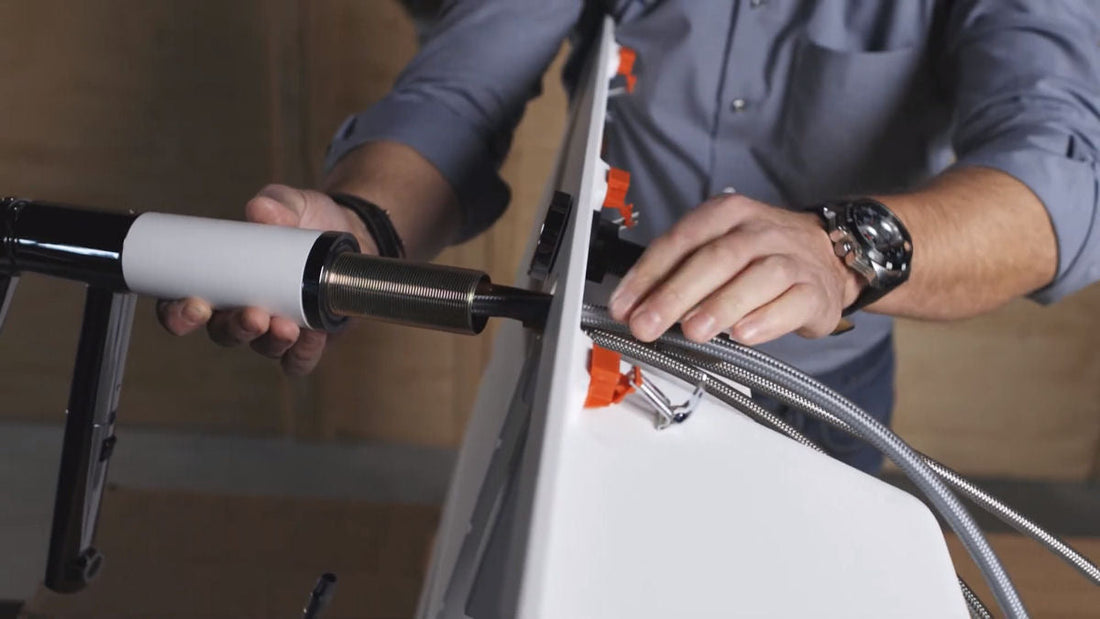

Maišytuvą, ventilį ir perpylimą patogiau surinkti prieš įstatant plautuvę

Kol plautuvė dar guli ant minkšto pagrindo, lengviau pasiekti tvirtinimo veržles, teisingai įdėti tarpines ir kontroliuoti jungčių padėtį. Tai ypač aktualu gilioje spintelėje arba kai joje bus šiukšliadėžė, vandens filtras ar atliekų smulkintuvas.

Galutinė montavimo patikra

Vandens bandymą atlikite tik pasibaigus sandariklio arba epoksidinės sistemos gamintojo nurodytam kietėjimo laikui. Patikra turi apimti ne vien sifoną.

1. Apžiūrėkite visą plautuvės perimetrą. Neturi likti neužpildytų vietų, pakilusių kampų ar netolygaus tarpo.
2. Paleiskite šaltą ir karštą vandenį. Patikrinkite abi tiekimo žarnas bei maišytuvo korpuso apačią.
3. Pripildykite dubenį. Taip apkraunamas ventilis ir patikrinama jo jungtis.
4. Patikrinkite perpylimą. Vanduo turi patekti į nuotekų sistemą, o ne į spintelę.
5. Išleiskite visą vandenį. Stebėkite ventilio, sifono ir sieninės nuotekų jungties vietas.
6. Po kelių valandų patikrinkite dar kartą. Lėtas lašėjimas kartais išryškėja ne iš karto; sausas popierinis rankšluostis padeda pastebėti drėgmę.

Vaizdo įrašas: bendra SCHOCK plautuvės ir maišytuvo montavimo eiga

Vaizdo įraše parodyta praktinė darbų seka. Jis padeda suprasti procesą, tačiau konkretaus modelio angos matmenų, klijų rūšies ar montavimo versijos nepakeičia.
